ギヤ・プーリ加工

●平歯車、ハスバ歯車

●プーリ（S1.5M、S2M、S3M等）

●組み合わせギア・プーリ

●フランジ付きギア・プーリ

●外周のギア、プーリのみでなく内側形状の切削も対応

2D図面のみでもOKですが2次加工が複雑な場合は3Dデータも必要となります

3Dデータはstp、igsに対応しております

ホブ盤が使用できない形状の場合はマシニングで歯形を切削いたします

接着不可のPOM材等の組み合わせギアやフランジ形状がある場合はネジやピンで固定します

JGMA 2～3級の機械加工精度です

但し歯形の等級精度検査が必要な場合は外部委託で納期と費用が別途かかります

取扱加工材料

●POM（M90-44、NW02、GF15等）

●PA6、PA66

●真ちゅう

●リン青銅

●アルミ各種

その他ご相談ください

（SUS材は対応不可です）

RoHS証明が必要な場合は発注時にご連絡ください

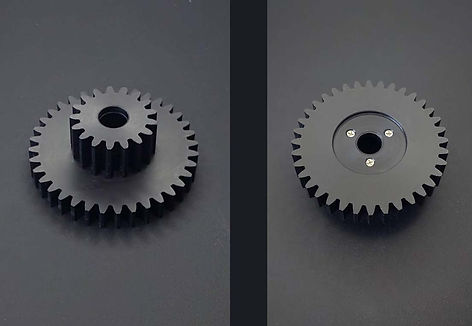

POM材による平ギアとプーリの組み合わせ
接着できないPOM材同士の加工は別々に歯切りして極小ネジで固定します

POM材による平ギアとプーリの組み合わせ
接着できないPOM材同士の加工は別々に歯切りして極小ネジで固定します

POM材によるプーリとフランジの組み合わせ

接着できないPOM材同士の加工は別々に歯切りして極小ネジで固定します

※超音波溶着は対応しておりません
